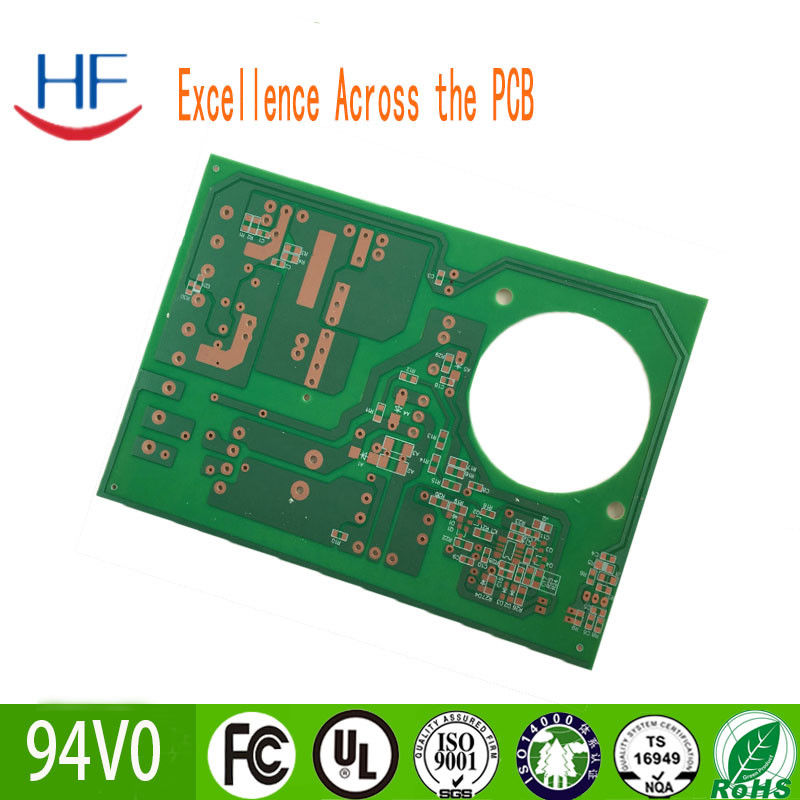

1.2mm PCB Printed Circuit Board Single Panel OEM
Λεπτομέρειες:
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HF |
Πιστοποίηση: | ISO CE |
Αριθμό μοντέλου: | μονοπυρηνικό PCB |
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: | 5 κομμάτια |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Η συσκευασία υπό κενό, υψηλής ποιότητας χαρτοκιβώτιο |
Χρόνος παράδοσης: | 5~8 ημέρες |
Όροι πληρωμής: | Ε/Κ, Τ/Τ, PayPal |
Δυνατότητα προσφοράς: | Δέκα χιλιάδες τετραγωνικά μέτρα το μήνα |
Λεπτομερής ενημέρωση |
|||
Βασικό υλικό:: | FR4 22F Cem-3 | Αριθμός πτυχών: | 1layer |
---|---|---|---|
Δάχος πλάκας:: | 0.6 ̇1.6mm | Πάχος χαλκού:: | 1 ουγκιά |
χρώμα συγκόλλησης: | Πράσινο, μαύρο, άσπρο, κόκκινο, κίτρινο, μπλε | Χρώμα μεταξοκίστρου: | λευκό |
επιφανειακή τελική επεξεργασία: | HASL ((ελεύθερος από μόλυβδο) / Χρυσός βύθισης / οπ / κασσίτερο βύθισης / ασήμι βύθισης | ||
Υψηλό φως: | Πίνακας κυκλωμάτων εκτύπωσης PCB 2 mm,3.0mm PCB Πίνακας εκτυπωμένων κυκλωμάτων,OEM 2mm πλακέτες PCB |
Περιγραφή προϊόντων
Παράγει 94V0 Single Panel 3,0mm 3,2mm PCB Printed Circuit Board
Κατανάλωση
Καταγωγή | Γκουανγκντόνγκ, Κίνα |
Αριθμός στρωμάτων | 2-6 στρώματα |
Βασικό υλικό | FR4 |
Δάχος χαλκού | 4 ουγκιές |
Μοντέλο | 6.5mm |
Ελάχιστο μέγεθος τρύπας | 0.2mm |
Ελάχιστο πλάτος γραμμής | 0.075mm (3mil) |
Ελάχιστη διαφορά γραμμής | 0.075mm (3mil) |
Τελεία επιφάνειας | HASL, OSP, ENIG,Χρυσά δάχτυλα, Χρυσόχρωμα,κλπ. |
Σύντομες λεπτομέρειες
Τόπος προέλευσης:Guangdong, Κίνα
Ετικέτα:TOPFAST
Αριθμός μοντέλου:HDI PCB
Βασικό υλικό: FR4, FR4/High TG FR-4/M4/M6/Rogers/Nelco/Isola
Δάχος χαλκού0.5-10oz
Δάχος πλάκας:00,4-6,5 mm
Μίν. Μέγεθος τρύπας:00,1-6,5 mm
Ελάχιστο πλάτος γραμμής: 3 χιλιοστά
Ελάχιστη διαφορά γραμμών: 3 χιλιοστά
Τελική επιφάνεια: ENIG,HASL,OSP,ENEPIG
Κλειδιά: πλακέτες κυκλωμάτων PCB
Μέγιστο στρώμα: 60L
Πρότυπο PCB:IPC-A-600
Σόλτερ Μάσκα: Πράσινο, Μαύρο, Μπλε, Κόκκινο, Matt Green
Λεγεώνα: Λευκό, Μαύρο, Κόκκινο, Κίτρινο
Προσφορά προϊόντος:Μέσα σε 2 ώρες
Υπηρεσία: 24ωρη τεχνικές υπηρεσίες
Παροχή δειγμάτων: Μέσα σε 24 ώρες
Τα προϊόντα:
Μονόπλευρο PCB: CEM-1, FR-2, FR-1 XPC-94HB
Διπλής όψης PCB: FR-4, CEM-3, υψηλή Tg, αλουμίνιο, απαλλαγμένο από αλογένια
Πολυστρώματα PCB: 4 έως 22 στρώματα ((FR-4, High Tg, Rogers)
Πιστοποίηση: UL, ISO9001, ISO/TS16949: 2002, IS014001 και RoHS
Η παραγωγική ικανότητα: 50.000 τ.μ. /μήνα
1Είστε το αρχηγείο ή το υποκατάστημα;
Είμαστε στο αρχηγείο και στο εργοστάσιο.
2Μπορώ να ζητήσω δείγματα πριν κάνω παραγγελία;
Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα, τα δείγματα με μικροσκοπία είναι αποδεκτά.
3Πώς να γίνω ο εξωτερικός σου πράκτορας;
Εξαρτάται από την περιοχή στην οποία βρίσκεστε, κάθε χώρα είναι διαφορετική.
4Τι πρέπει να κάνω αν θέλω να ζωγραφίσω το δικό μου λογότυπο;
Πρώτα, στείλτε μας το λογότυπό σας σε υψηλή ανάλυση.
Για να επιβεβαιώσετε τη θέση και το μέγεθος του λογότυπου σας. Στη συνέχεια θα πάρουμε 1-2 δείγματα.
Τελικά, η επίσημη παραγωγή θα ξεκινήσει μετά την
Το δείγμα εξετάστηκε.
5Μπορείτε να στείλετε τα αγαθά στον αντιπρόσωπό μου στην Κίνα;
Ναι, μπορούμε, παρακαλούμε επικοινωνήστε με τον ατζέντη σας εκ των προτέρων και δώστε μας λεπτομερή διεύθυνση.
6Πώς μπορείτε να λύσετε το πρόβλημα αν λάβετε τα ελαττωματικά αγαθά;
Θα ελέγξετε όλα τα προϊόντα πριν από την παράδοση, Παρακαλούμε παρέχετε τις φωτογραφίες ή το βίντεο
Και να στείλουν πίσω στην Κίνα ή τον τοπικό μας αντιπρόσωπο, αφού ελέγξουν, θα αντικαταστήσουν καινούργιο ή θα φτιάξουν
Ελεύθερος.
Συσκευές PCB
1Η πλακέτα κυκλώματος PCB πρέπει να είναι υπό κενό συσκευασμένη με άχρωμο φυσικό πλαστικό
Οι σακούλες πρέπει να είναι στερεωμένες με το απαραίτητο ξηραντικό και να εξασφαλίζεται ότι οι σακούλες
δεν μπορεί να έρθει σε επαφή με υγρό αέρα, αποφύγετε το ψεκασμό επιφάνειας πλακέτας κυκλωμάτων PCB
το κασσίτερο, η εναπόθεση χρυσού και τα μέρη των συγκόλλησεων είναι οξειδωμένα και επηρεάζουν τη συγκόλληση, δεν είναι
ευνοϊκό για την παραγωγή.
2Κατά την συσκευασία της πλακέτας κυκλώματος PCB, είναι απαραίτητο να
Το κουτί περιβάλλεται με ένα στρώμα φουσκωτής ταινίας.
Η ατμόσφαιρα μπορεί να απορροφήσει νερό και υγρασία. Επιπλέον, οι ανθεκτικές στην υγρασία χάντρες μπορούν
να τοποθετηθεί στην περίπτωση.
3, βάλτε την ταξινόμηση της πλακέτας κυκλώματος PCB, την ετικέτα.
Το κουτί πρέπει να φυλάσσεται μακριά από τον τοίχο και το πάτωμα.
και αποφύγετε το άμεσο ηλιακό φως.
4, η θερμοκρασία αποθήκευσης των πλακών κυκλωμάτων PCB είναι
που ελέγχεται καλύτερα στους 23±3°C, 55±10% RH, υπό αυτές τις συνθήκες, χρυσό, χρυσό, ψεκασμό κασσίτερου,
Η επεξεργασία της επιφάνειας των πλακών κυκλωμάτων PCB με ασημένιο επίχρισμα μπορεί γενικά να αποθηκευτεί για 6
μήνα, ασήμι, κασσίτερο, OSP επεξεργασία επιφάνειας πλακέτα PCB μπορεί να αποθηκευτεί για 3
μήνες.
5, για μεγάλο χρονικό διάστημα δεν χρησιμοποιούν την πλακέτα κυκλώματος PCB, είναι καλύτερο να βουρτσίσει ένα στρώμα
Τρία αντιχρωματικά, τρία αντιχρωματικά μπορεί να είναι ανθεκτικά σε υγρασία, ανθεκτικά στη σκόνη, ανθεκτικά σε σκόνη, ανθεκτικά σε
Οξείδωση. Με αυτόν τον τρόπο, η διάρκεια ζωής των πλακών κυκλωμάτων PCB θα αυξηθεί σε 9
μήνες.
Για το πλακέτο PCB διάφορα είδη συσκευασίας, εισήχθη σε αυτό.
Η διάρκεια αποθήκευσης της πλακέτας κυκλωμάτων PCB σχετίζεται με την επεξεργασία της επιφάνειας.
Η ηλεκτρική χρυσοπλαστική είναι η μεγαλύτερη διάρκεια αποθήκευσης.
Η αποθήκευση τους μπορεί να διαρκέσει δύο ή τρία έτη.
Η αποθήκευση πλακών κυκλωμάτων PCB μπορεί να παρατείνει καλύτερα τη διάρκεια ζωής των πλακών κυκλωμάτων, είναι ένα
Το πρόβλημα δεν μπορεί να αγνοηθεί.
